GICL型鼓型齒式聯軸器
發布于：2016-11-28
隸屬于：齒式聯軸器
GICL型鼓型齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，精度低時噪聲較大、工藝性差、價格貴。彈性聯軸器能代替時，應盡量不選用齒式聯軸器，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。精度低時不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。
WG型--基本型；
WGP型--帶制動盤型，適用于與點盤式制動器配套；
WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；
WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；
WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；
I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；
II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；
GICL型--基本型(寬型)；
GIICL型--基本型(窄型)；
GICLZ型--中間軸型(寬型)；
GIICLZ型--中間軸型(窄型)；
GICL、GIICL型,用于兩軸端直接聯接；
GICLZ、GILZ型，用于兩軸長距離聯接；
GCLD型--電機軸伸型，用于電機軸伸聯接；

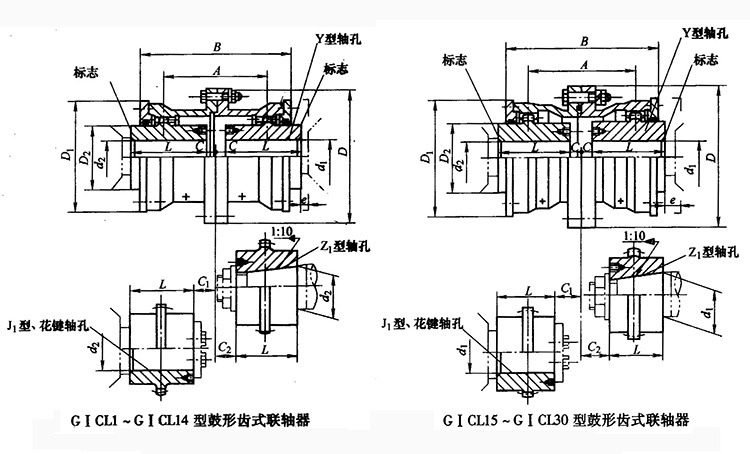

GICL鼓形齒式聯軸器基本參數和重要尺寸：(JB/T 8854.3-2001) mm
|
型號 |
公稱扭矩Tn/N.m |
軸孔直徑 |
軸孔長度 |
D |
D1 |
A |
C |
C1 |
C2 |
重量Kg |
|
Y |
Z1,J1 |
|
d1,d2,dz |
L |
|
GICL1 |
630 |
16,18,19 |
42 |
- |
125 |
95 |
75 |
20 |
- |
- |
5.9 |
|
20,22,24 |
52 |
38 |
- |
24 |
|
25,28 |
62 |
44 |
10 |
- |
19 |
|
30,32,35,38 |
82 |
60 |
2.5 |
15 |
22 |
|
GICL2 |
1120 |
25,28 |
62 |
44 |
144 |
120 |
88 |
10.5 |
- |
29 |
9.7 |
|
30,32,35,38 |
82 |
60 |
12.5 |
30 |
|
40,42,45,48 |
112 |
84 |
2.5 |
13.5 |
28 |
|
GICL3 |
2240 |
30,32,35,38 |
82 |
60 |
174 |
140 |
106 |
3 |
24.5 |
25 |
17.2 |
|
40,42,45,48,50,55,56 |
112 |
84 |
17 |
28 |
|
60 |
142 |
107 |
35 |
|
GICL4 |
3600 |
32,35,38 |
82 |
60 |
196 |
165 |
125.5 |
14 |
37 |
32 |
24.9 |
|
40,42,45,48,50,55,56 |
112 |
84 |
28 |
|
60,63,65,70 |
142 |
107 |
3 |
17 |
35 |
|
GICL5 |
5000 |
40,42,45,48,50,55,56 |
112 |
84 |
224 |
183 |
142 |
3 |
25 |
28 |
38 |
|
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
|
80 |
172 |
132 |
22 |
43 |
|
GICL6 |
7100 |
48 50 55 56 |
112 |
84 |
241 |
200 |
160 |
6 |
35 |
35 |
48.2 |
|
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
|
80 85 90 |
172 |
132 |
4 |
22 |
43 |
|
GICL7 |
10000 |
60 63 65 70 71 75 |
142 |
107 |
260 |
230 |
180 |
4 |
35 |
35 |
68.9 |
|
80 85 90 95 |
172 |
132 |
22 |
43 |
|
100 |
212 |
167 |
48 |
|
GICL8 |
14000 |
65 70 71 75 |
142 |
107 |
282 |
245 |
193 |
5 |
35 |
35 |
83.3 |
|
80 85 90 95 |
172 |
132 |
22 |
43 |
|
100 110 |
212 |
167 |
48 |
|
GICL9 |
18000 |
70 71 75 |
142 |
107 |
314 |
270 |
208 |
10 |
45 |
45 |
110 |
|
80 85 90 95 |
172 |
132 |
|
100 110 120 125 |
212 |
167 |
5 |
22 |
43 |
|
49 |
|
GICL10 |
31500 |
80 85 90 95 |
172 |
132 |
346 |
300 |
249 |
5 |
43 |
43 |
157 |
|
100 110 120 125 |
212 |
167 |
22 |
49 |
|
130 140 |
