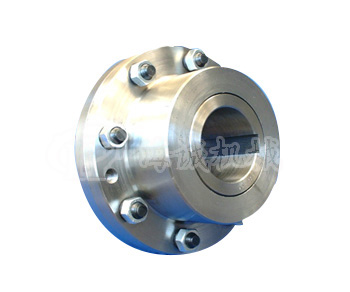

CLZ型--直齒式接中間軸型，用于兩軸長距離聯接

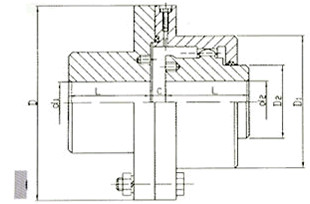

CLZ型齒式聯軸器的參數及主要尺寸：(JB/ZQ 4218-86) mm
|
型號 |
公稱轉距
Tn N.m |
軸孔直徑 |
軸孔長度 |
D |
D1 |
D2 |
C |
質量 kg |
|
Y | ||||||||
|
d1,d2 |
L | |||||||
|
CLZ1 |
710 |
18,19 |
42 |
170 |
110 |
55 |
16.0 |
7.96 |
|
20,22,24 |
42 |
6.0 | ||||||
|
25-60 |
62-142 |
2.5 | ||||||
|
CLZ2 |
1400 |
30-70 |
82-142 |
185 |
125 |
70 |
2.5 |
12.3 |
|
CLZ3 |
3150 |
40-90 |
112-172 |
220 |
150 |
90 |
2.5 |
25.4 |
|
CLZ4 |
5600 |
45-100 |
112-212 |
250 |
175 |
110 |
2.5 |
37.5 |
|
CLZ5 |
8000 |
50-120 |
112-212 |
290 |
200 |
130 |
5.0 |
54.8 |
|
CLZ6 |
11200 |
60-130 |
142-252 |
350 |
260 |
170 |
5.0 |
76.4 |
|
CLZ7 |
18000 |
65-150 |
142-252 |
350 |
260 |
170 |
5.0 |
106.0 |
|
CLZ8 |
23600 |
80-170 |
172-302 |
380 |
290 |
190 |
5.0 |
138.0 |
|
CLZ9 |
28000 |
90-190 |
172-352 |
430 |
330 |
210 |
5.0 |
162.0 |
|
CLZ10 |
50000 |
110-220 |
212-352 |
490 |
390 |
260 |
5.0 |
254.0 |
|
CLZ11 |
71000 |
120-250 |
212-410 |
545 |
445 |
300 |
5.0 |
374.0 |
|
CLZ12 |
100000 |
140-280 |
252-470 |
590 |
490 |
340 |
5.0 |
526.7 |
|
CLZ13 |
140000 |
160-300 |
302-470 |
680 |
555 |
380 |
7.5 |
749.0 |
|
CLZ14 |
200000 |
180-340 |
302-550 |
730 |
610 |
420 |
7.5 |
965.0 |
|
CLZ15 |
250000 |
200-380 |
352-550 |
780 |
660 |
480 |
7.5 |
1196 |
|
CLZ16 |
355000 |
240-420 |
410-650 |
900 |
755 |
530 |
10.0 |
1855 |
|
CLZ17 |
560000 |
260-480 |
410-650 |
1000 |
855 |
630 |
10.0 |
2690 |
|
CLZ18 |
710000 |
300-530 |
470-800 |
1100 |
950 |
710 |
10.0 |
3561 |
|
CLZ19 |
1000000 |
360-560 |
550-800 |
1250 |
1050 |
800 |
15.0 |
4808 |
