SWP-E型有伸縮雙法蘭長型萬向聯軸器
發布于：2016/11/28
隸屬于：萬向軸
SWP-E型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
|

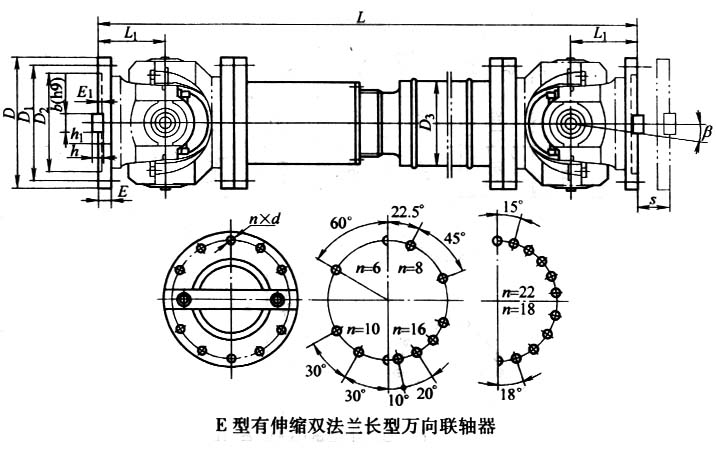

E型十字軸萬向聯軸器基本參數和主要尺寸（JB/T 3241-2005) mm |
|
型號 |
回轉直徑
D |
公稱轉矩
Tn N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
S |
尺寸 |
轉動貫量 kg.m2 |
質量 kg |
|
Lmin |
D3 |
L1 |
Lmin |
每增長
100mm |
Lmin |
每增長
100mm |
|
SWP160E |
160 |
16 |
8 |
≤10 |
50 |
715 |
114 |
85 |
0.15 |
0.0059 |
49 |
2.1 |
|
SWP180E |
180 |
20 |
10 |
≤10 |
60 |
800 |
121 |
95 |
0.25 |
0.0072 |
69 |
2.3 |
|
SWP200E |
200 |
31.5 |
16 |
≤10 |
70 |
880 |
127 |
110 |
0.42 |
0.0114 |
81 |
3.4 |
|
SWP225E |
225 |
40 |
20 |
≤10 |
76 |
1000 |
152 |
130 |
0.75 |
0.0290 |
108 |
6.6 |
|
SWP250E |
250 |
63 |
31.5 |
≤10 |
80 |
1055 |
168 |
135 |
1.26 |
0.0427 |
179 |
7.3 |
|
SWP285E |
285 |
90 |
45 |
≤10 |
100 |
1210 |
194 |
150 |
2.67 |
0.0702 |
285 |
9.4 |
|
SWP315E |
315 |
140 |
63 |
≤10 |
110 |
1345 |
219 |
170 |
4.38 |
0.1144 |
375 |
12.0 |
|
SWP350E |
350 |
180 |
90 |
≤10 |
120 |
1480 |
245 |
185 |
7.42 |
0.1663 |
488 |
13.0 |
|
SWP380E |
390 |
250 |
112 |
≤10 |
120 |
1623 |
273 |
205 |
13.27 |
0.2695 |
662 |
18.0 |
|
SWP435E |
435 |
355 |
160 |
≤10 |
150 |
1960 |
299 |
235 |
24.62 |
0.3645 |
1107 |
20.0 |
|
SWP480E |
480 |
450 |
224 |
≤10 |
170 |
2122 |
351 |
265 |
42.81 |
0.7028 |
1302 |
28.0 |
|
SWP550E |
550 |
710 |
315 |
≤10 |
190 |
2338 |
402 |
290 |
68.81 |
1.1842 |
2140 |
35.7 |
|
SWP600E |
600 |
1000 |
500 |
≤10 |
210 |
2930 |
450 |
360 |
110.60 |
1.7159 |
2703 |
40.5 |
|
SWP640E |
640 |
1250 |
630 |
≤10 |
230 |
3170 |
480 |
385 |
177.77 |
2.3080 |
3719 |
48.3 | |
