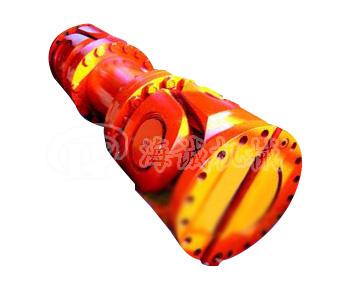

SWC-BF型標準伸縮法蘭式聯軸器
發布于：2016-11-28
隸屬于：萬向軸
SWC-BF型聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機
械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
| BF型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91) mm |
|
|
型號 |
回轉
直徑
D |
公稱轉矩
Tn
kN.m |
疲勞轉矩
Tf
kN.m |
軸線折角
β |
伸縮量 |
尺寸 |
轉動慣量 kg.m2 |
質量 kg |
|
Ls |
Lmin |
D3 |
Lm |
Lmin |
每增長 100mm |
Lmin |
每增長 100mm |
|
SWC180BF |
180 |
12.5 |
6.3 |
≤25 |
100 |
810 |
114 |
110 |
0.267 |
0.0070 |
80 |
2.8 |
|
SWC225BF |
225 |
40 |
20 |
≤15 |
140 |
920 |
152 |
120 |
0.778 |
0.0234 |
138 |
4.9 |
|
SWC250BF |
250 |
63 |
31.5 |
≤15 |
140 |
1035 |
168 |
140 |
1.445 |
0.0277 |
196 |
5.3 |
|
SWC285BF |
285 |
90 |
45 |
≤15 |
140 |
1190 |
194 |
160 |
2.873 |
0.0510 |
295 |
6.3 |
|
SWC315BF |
315 |
125 |
63 |
≤15 |
140 |
1315 |
219 |
180 |
5.094 |
0.0795 |
428 |
8.0 |
|
SWC350BF |
350 |
180 |
90 |
≤15 |
150 |
1410 |
267 |
194 |
9.195 |
0.2219 |
632 |
15.0 |
|
SWC390BF |
390 |
250 |
125 |
≤15 |
170 |
1590 |
267 |
215 |
16.62 |
0.2219 |
817 |
15.0 |
|
SWC440BF |
440 |
355 |
180 |
≤15 |
190 |
1875 |
325 |
260 |
28.24 |
0.4744 |
1290 |
21.7 |
|
SWC490BF |
490 |
500 |
250 |
≤15 |
190 |
1985 |
325 |
270 |
46.33 |
0.4744 |
1631 |
21.7 |
|
SWC550BF |
550 |
710 |
355 |
≤15 |
240 |
2300 |
426 |
305 |
86.98 |
1.3570 |
2567 |
34.0 |
|
SWC620BF |
620 |
1000 |
500 |
≤15 |
240 |
2500 |
426 |
340 |
147.50 |
1.357 |
3267 |
34.0 | |
