GIICLZ型鼓形齒式聯軸器
發布于：2016-11-28
隸屬于：齒式聯軸器
GIICLZ型鼓形齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。
WG型--基本型；
WGP型--帶制動盤型，適用于與點盤式制動器配套；
WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；
WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；
WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；
I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；
II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；
GICL型--基本型(寬型)；
GIICL型--基本型(窄型)；
GICLZ型--中間軸型(寬型)；
GIICLZ型--中間軸型(窄型)；
GICL、GIICL型,用于兩軸端直接聯接；
GICLZ、GILZ型，用于兩軸長距離聯接；
GCLD型--電機軸伸型，用于電機軸伸聯接；

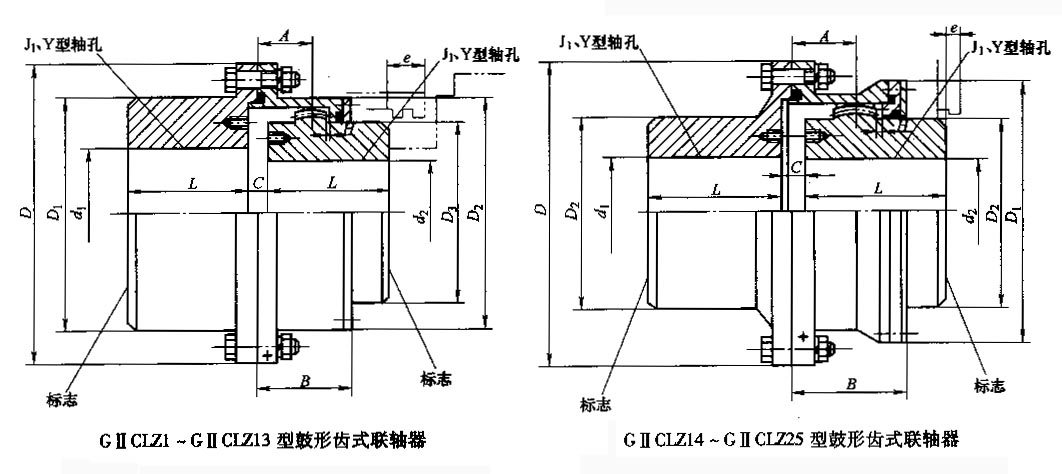

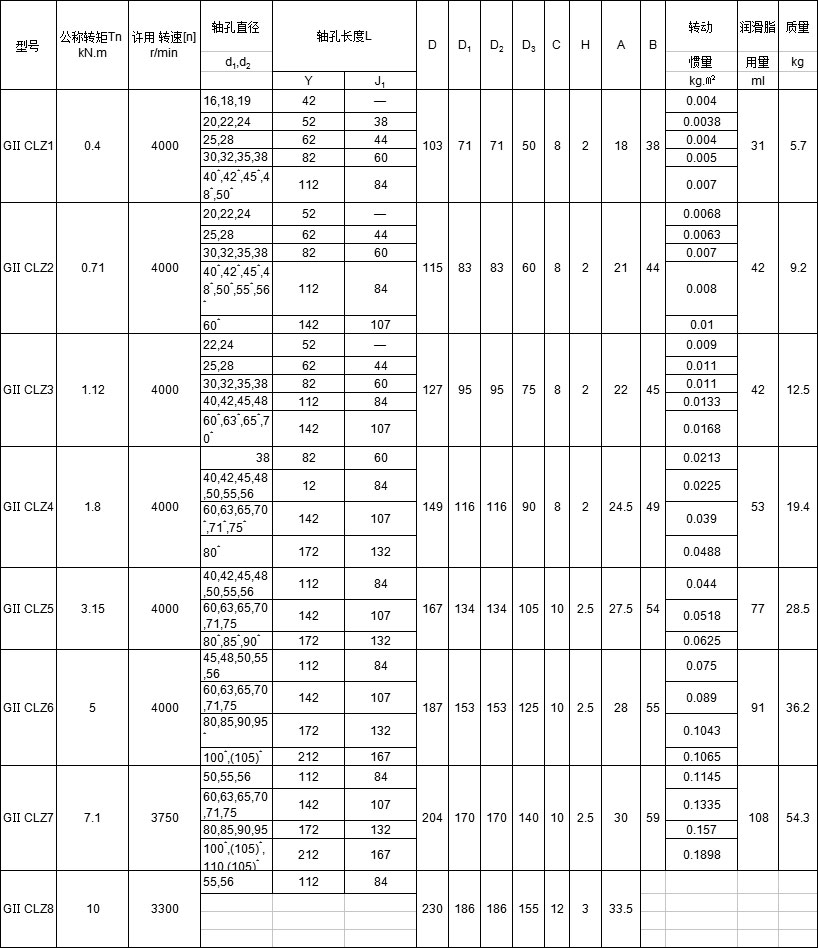

GⅡCLZ型鼓形齒式聯軸器的參數和主要尺寸：(JB/T 8854.2-2001) mm
