NGCL制動輪鼓形齒聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。

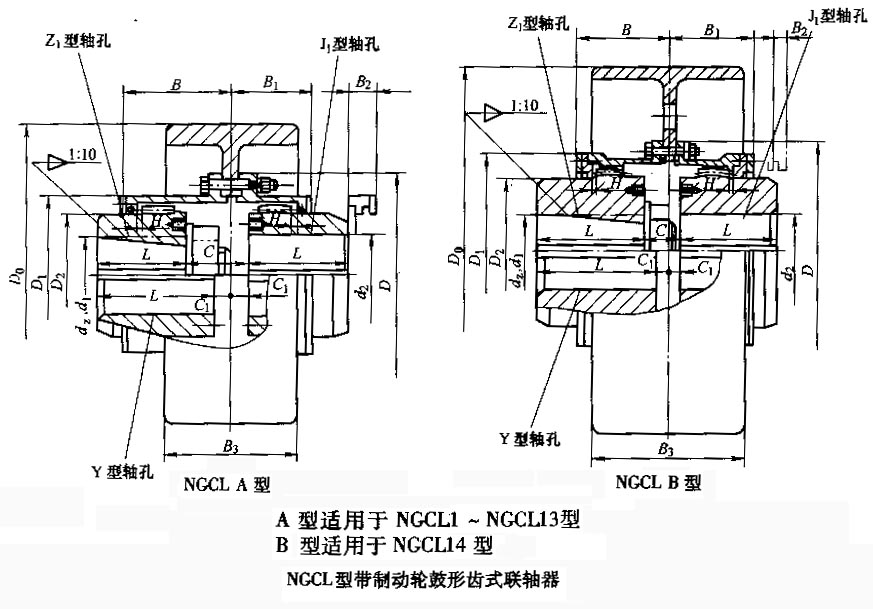

NGCL型帶制動輪鼓形齒式聯軸器的參數及主要尺寸：(JB/ZQ 4644-1997) mm
|
型號 |
公稱
轉矩
Tn
Nm |
軸孔直徑 |
軸孔長度 Y,J1,Z1 |
DO |
D |
D1 |
C |
C1 |
H |
B3 |
質量 kg |
|
dz,d1,d2 |
L | ||||||||||
|
NGCL1 |
355 |
20-35 |
38-82 |
160 |
103 |
71 |
30 |
8 |
2.0 |
68 |
7.3 |
|
NGCL2 |
630 |
25-45 |
44-112 |
160 |
115 |
83 |
36 |
8 |
2.0 |
68 |
9.7 |
|
NGCL3 |
1000 |
28-56 |
44-112 |
200 |
127 |
95 |
41 |
8 |
2.0 |
85 |
15.2 |
|
NGCL4 |
1600 |
38-65 |
60-142 |
200 |
149 |
116 |
41 |
8 |
2.0 |
85 |
21.4 |
|
NGCL5 |
2800 |
40-75 |
84-142 |
250 |
167 |
134 |
48 |
8 |
2.5 |
105 |
33.1 |
|
NGCL6 |
4500 |
45-90 |
84-172 |
250 |
187 |
153 |
49 |
9 |
2.5 |
105 |
38.5 |
|
NGCL7 |
6300 |
50-100 |
84-212 |
315/(300) |
204 |
170 |
53 |
9 |
2.5 |
132 |
61.8 |
|
NGCL8 |
9000 |
55-110 |
84-212 |
400 |
230 |
186 |
64 |
12 |
3.0 |
168 |
96.5 |
|
NGCL9 |
14000 |
60-130 |
107-252 |
500 |
256 |
212 |
71 |
13 |
3.0 |
210 |
151 |
|
NGCL10 |
20000 |
65-150 |
107-252 |
630/(600) |
287 |
239 |
65 |
15 |
3.5 |
265 |
209 |
|
NGCL11 |
31500 |
70-170 |
107-302 |
710/(700) |
325 |
276 |
77 |
16 |
3.5 |
298 |
300 |
|
NGCL12 |
45000 |
75-200 |
107-352 |
710/(700) |
362 |
313 |
94 |
17 |
4.0 |
298 |
384 |
|
NGCL13 |
63000 |
150-220 |
202-352 |
800 |
412 |
350 |
88 |
18 |
4.5 |
335 |
544 |
|
NGCL14 |
100000 |
170-250 |
242-410 |
800 |
462 |
420 |
92 |
20 |
5.5 |
335 |
736 |
