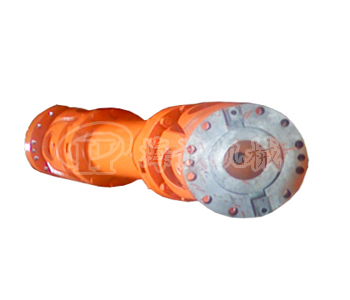

SWC-WF型無伸縮法蘭式萬向聯軸器
發布于：2016-11-28
隸屬于：萬向軸
SWC-WF型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機
械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
| WF型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 5519-91) mm |
|
型號 |
回轉直徑
D |
公稱轉矩
Tn
kN.m |
疲勞轉矩
Tf
kN.m |
軸線折角
β |
尺寸 |
轉動慣量kg.m2 |
重量 kg |
|
Lmin |
D3 |
Lm |
Lmin |
每增長100mm |
Lmin |
每增長100mm |
|
SWC180WF |
180 |
12.5 |
6.3 |
≤25 |
560 |
114 |
110 |
0.248 |
0.0070 |
58 |
2.8 |
|
SWC225WF |
225 |
40 |
20 |
≤15 |
610 |
152 |
120 |
0.636 |
0.0234 |
93 |
4.9 |
|
SWC250WF |
250 |
63 |
31.5 |
≤15 |
715 |
168 |
140 |
1.352 |
0.0277 |
143 |
5.3 |
|
SWC285WF |
285 |
90 |
45 |
≤15 |
810 |
194 |
160 |
2.664 |
0.0510 |
220 |
6.3 |
|
SWC315WF |
315 |
125 |
63 |
≤15 |
915 |
219 |
180 |
4.469 |
0.0795 |
300 |
8.0 |
|
SWC350WF |
350 |
180 |
90 |
≤15 |
980 |
267 |
194 |
7.388 |
0.2219 |
412 |
15.0 |
|
SWC390WF |
390 |
250 |
125 |
≤15 |
1100 |
267 |
215 |
13.184 |
0.2219 |
588 |
15.0 |
|
SWC440WF |
440 |
355 |
180 |
≤15 |
1290 |
325 |
260 |
23.25 |
0.4744 |
880 |
21.7 |
|
SWC490WF |
490 |
500 |
250 |
≤15 |
1360 |
325 |
270 |
40.75 |
0.4744 |
1173 |
21.7 |
|
SWC550WF |
550 |
710 |
355 |
≤15 |
1510 |
426 |
305 |
68.48 |
1.3570 |
1663 |
34.0 |
|
SWC620WF |
620 |
1000 |
500 |
≤15 |
1690 |
426 |
340 |
127.53 |
1.3570 |
2332 |
34.0 | |
