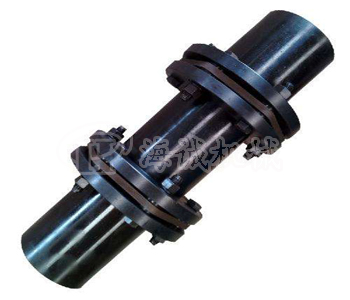

JMIJ接中間軸膜片聯軸器
發布于：2016-11-28
隸屬于：膜片聯軸器
JMIJ膜片聯軸器 特點及應用場合：與金屬彈性元件撓性聯軸器相比，具有機械強度高，承載能力大、質量輕結構尺寸小、傳動效率和傳動精度高，可靠性好、裝拆方便等特點。適用于中、高速、大轉矩軸系傳動。與鼓形齒式聯軸器相比，具有無相對滑動，不需潤滑，使用壽命長、無噪聲、結構簡單等特點．可部分代替鼓形齒式聯輔器。不受溫度和油污影響。具有耐酸、堿，防腐蝕的特點�？捎糜诟邷�、低溫和有油、有水和腐蝕介質的工況環境．適用于各種機械裝置載荷變化不大的軸系傳動，通用性極強，工業發達國家已普遍采用，是我國重點推廣應用的高性能撓性聯軸囂，高精度膜片聯軸器可用于高速工況。膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。
JMI型--帶沉孔基本型；
JMIJ型--帶沉孔接中間軸型；
JMII型--無沉孔基本型；
JMIIJ型--無沉孔接中間軸型；
|
JMIJ型接中間軸型膜片聯軸器基本參數和主要尺寸 ：(JB/T 9147-99) mm |
|
型 號 |
公稱
轉矩
Tn
N.m |
瞬時****轉矩
Tmax
N.m |
許用轉速
[n]
r/min |
軸孔直徑
d(H7) |
軸孔軸孔軸孔軸孔 |
D |
t |
L2 |
轉動慣量
kg.m2 |
質量
kg |
|
Y型 |
J、J1、Z、Z1型 |
L推薦 |
|
L |
L |
L1 |
|
JMIJ1 |
25 |
80 |
6000 |
14 |
32 |
- |
J1型為27
Z1型為20 |
35 |
90 |
8.8 |
100 |
0.0013 |
1.8 |
|
16、18、19 |
42 |
30 |
|
20、22 |
|
38 |
|
JMIJ2 |
63 |
180 |
5000 |
18、19 |
42 |
- |
30 |
45 |
100 |
9.5 |
100 |
0.002 |
2.4 |
|
20、22、24 |
52 |
38 |
|
25 |
62 |
44 |
|
JMIJ3 |
100 |
315 |
5000 |
20、22、24 |
52 |
- |
38 |
50 |
120 |
11 |
120 |
0.0047 |
4.1 |
|
25、28 |
62 |
44 |
|
30 |
82 |
60 |
|
JMIJ4 |
160 |
500 |
4500 |
24 |
52 |
- |
38 |
55 |
130 |
12.5 |
120 |
0.0069 |
5.4 |
|
25、28 |
62 |
44 |
|
30、32、35 |
82 |
60 |
|
JMIJ5 |
250 |
710 |
4000 |
28 |
62 |
- |
44 |
60 |
150 |
14 |
140 |
0.0153 |
8.8 |
|
30、32、35、38 |
82 |
60 |
|
40 |
112 |
84 |
|
JMIJ6 |
400 |
1120 |
3600 |
32、35、38 |
82 |
82 |
60 |
65 |
170 |
15.5 |
140 |
0.0281 |
13.4 |
|
40、42、45、48、50 |
112 |
- |
84 |
|
JMIJ7 |
630 |
1800 |
3000 |
40、42 |
112 |
112 |
84 |
70 |
210 |
19 |
150 |
0.076 |
22.3 |
|
45、48、50、55、56 |
|
|
60 |
142 |
107 |
|
JMIJ8 |
1000 |
2500 |
2800 |
45、48 |
112 |
112 |
84 |
80 |
240 |
22.5 |
180 |
0.1602 |
36 |
|
50、55、56 |
|
|
60、63、65、70 |
142 |
107 |
|
JMIJ9 |
1600 |
4000 |
2500 |
55、56 |
112 |
112 |
84 |
85 |
260 |
24 |
220 |
0.2509 |
48 |
|
60、63、65、70、71、75 |
142 |
|
107 |
|
80 |
172 |
132 |
|
JMIJ10 |
2500 |
6300 |
2000 |
63、65、70、71、75 |
142 |
142 |
107 |
90 |
280 |
17 |
250 |
0.5195 |
85 |
|
80、85、90、95 |
172 |
- |
132 |
|
JMIJ11 |
4000 |
9000 |
1800 |
75 |
142 |
142 |
107 |
95 |
300 |
19.5 |
290 |
0.8223 |
112 |
|
80、85、90、95 |
172 |
172 |
132 |
|
100、110 |
212 |
- |
167 |
|
JMIJ12 |
6300 |
12500 |
1600 |
90、95 |
172 |
|
132 |
120 |
340 |
23 |
300 |
1.4109 |
152 |
|
|
|
| |
